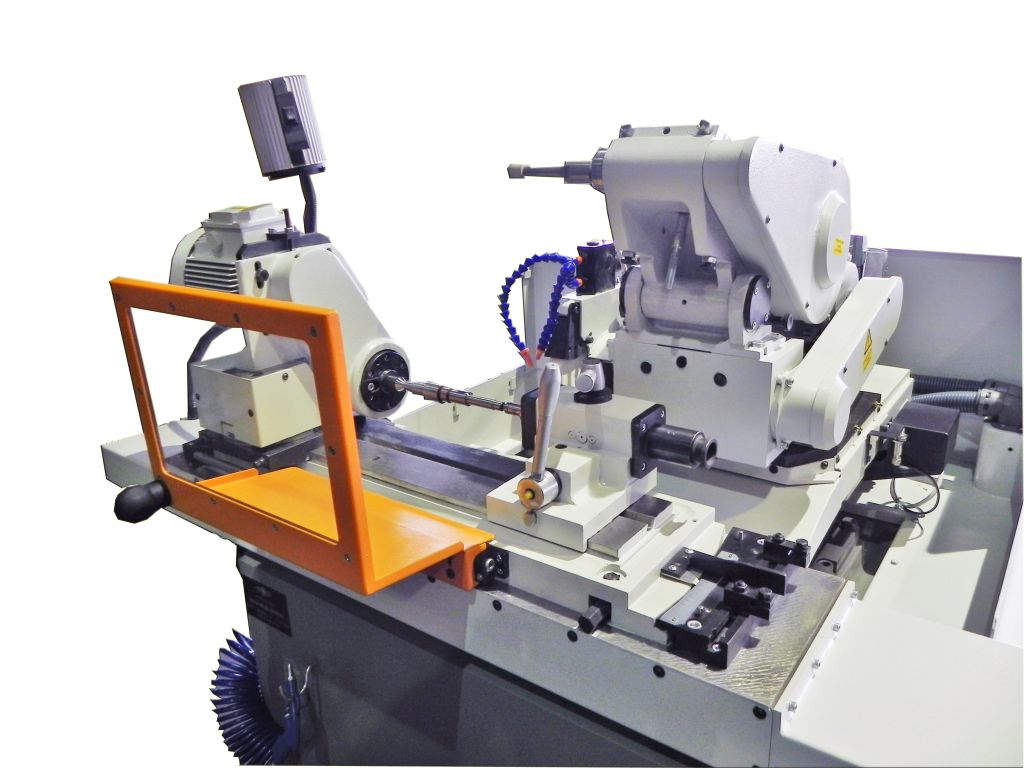

УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ СТАНОК ОШ-518Ф2

На одно из предприятий холдинга "Технодинамика" был успешно поставлен и введен в эксплуатацию кругло-шлифовальный станок мод. ОШ-518Ф2 исп. 03 производства белорусского станкозавода «Красный борец».

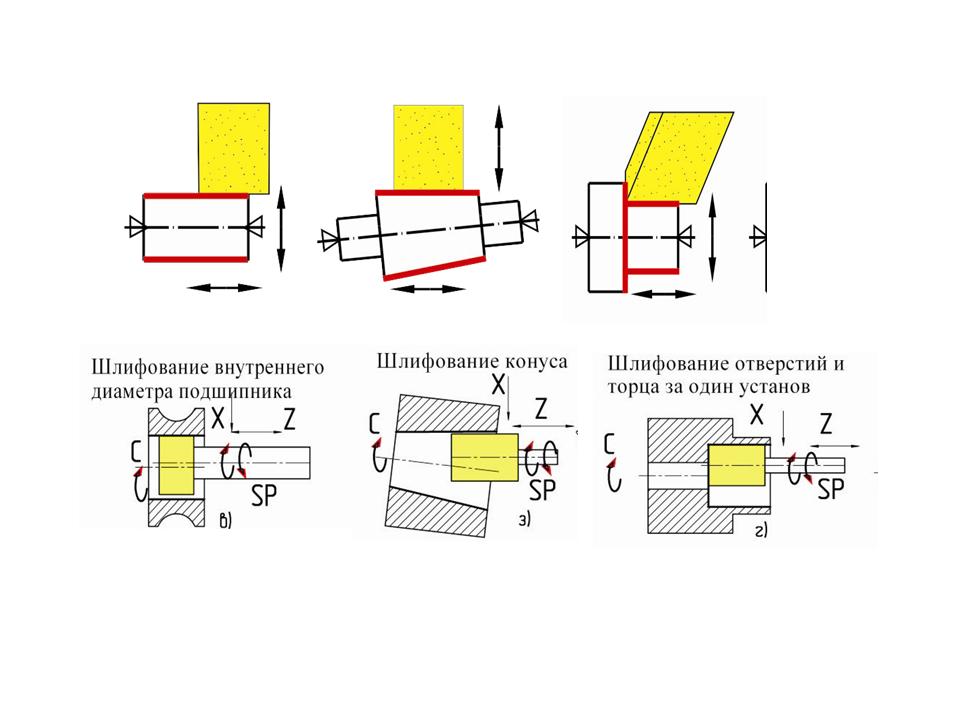

Универсальный круглошлифовальный станок модели ОШ-518Ф2 исп. 03 предназначен для наружного шлифования цилиндрических и конических поверхностей деталей с шлифовкой торцев.

   Кинематика станка обеспечивает следующие перемещения:
   - вращение круглошлифовального шпинделя (ось Sp);
    -поперечное перемещение шлифовальной бабки (координата X);
   - продольное перемещение стола (координата Z);
   - вращение обрабатываемой детали (оcь Sp1);
   -вращение внутришлифовального шпинделя (ось Sp2);

  • Мощность главного привода 2,2 КВТ
  • Диаметр устанавливаемой заготовки в центрах 150 ММ
  • Длина устанавливаемой заготовки в центрах 400 ММ
  • Диаметр устанавливаемой заготовки в патроне 100 ММ
  • Длина устанавливаемой заготовки в патроне 150 ММ
  • Диаметр шлифования в центрах 150 ММ
  • Длина шлифования в центрах 400 ММ
  • Диаметр шлифования в патроне при наружной шлифовке 100 ММ
  • Длина шлифования в патроне при наружной шлифовке 150 ММ
  • Диаметр шлифования в патроне при внутренней шлифовке 4...40 ММ
  • Длина шлифования в патроне при внутренней шлифовке 50 ММ
  • Масса заготовки в центрах 20 КГ
  • Масса заготовки в патроне 15 КГ
  • Высота центров 110 ММ
  • Наружный диаметр шлифовального круга для наружного шлифования 300/250 ММ
  • Внутренний диаметр шлифовального круга для наружного шлифования 76 ММ
  • Высота шлифовального круга для наружного шлифования 10...40 ММ
  • Наружный диаметр шлифовального круга для внутреннего шлифования 3...32 ММ
  • Высота шлифовального круга для внутреннего шлифования 10...40 ММ
  • Угол поворота стола верхнего по/против часовой стрелки 3/3 ГРАД
  • Угол поворота бабки изделияпо/против часовой стрелки 30/90ГРАД
  • Угол поворота шлифовальной бабки +-30 ГРАД
  • Частота вращения изделия 10...1000 ОБ/МИН
  • Мощность шпинделя для внутренней обработки 0,75 КВТ
  • Частота вращения внутришлифовального шпинделя 8000...30000 ОБ/МИН
  • Точностные параметры обработки ГОСТ 11654-90 СТАНКОВ КЛАССА В
  • Отклонение от постоянства диаметра на длине 225 мм в продольном сечении при обработке в центрах 4,0 МКМ
  • Допуск круглости при обработке в центрах 1,0 МКМ
  • Допуск круглости при обработке в патроне 1,6 МКМ
  • Шероховатость цилиндрической наружной 0,32 RA
  • Шероховатость цилиндрической внутренней 0,32 RA
  • Шероховатость плоской торцовой 0,63 RA
  • Габаритные размеры (длина х ширина х высота) 2500 Х 2800 Х 1900 ММ
  • Масса 2500 КГ
