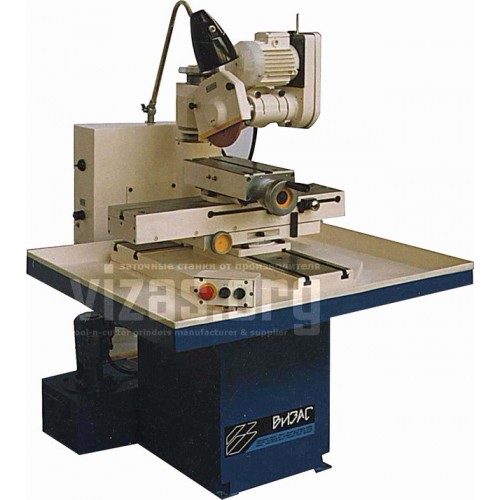

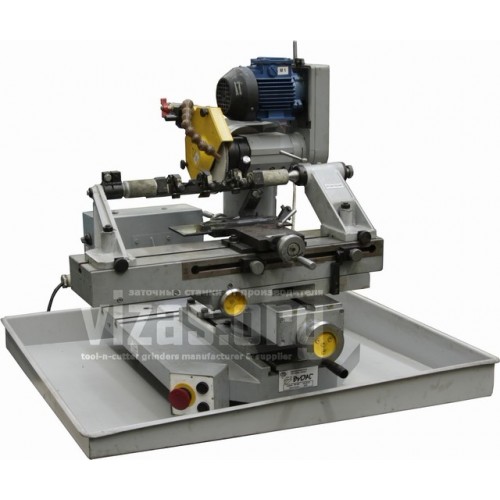

Станок заточный для деревообрабатывающего инструмента ВЗ-384

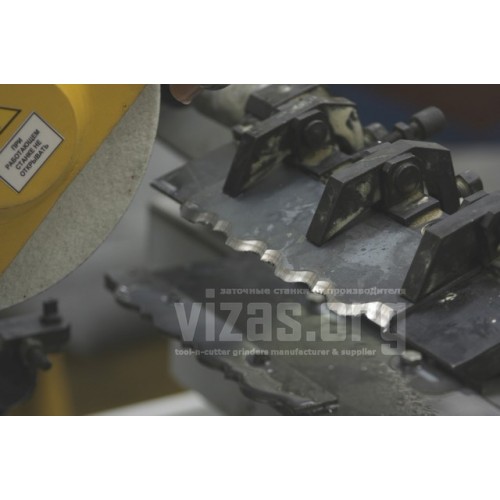

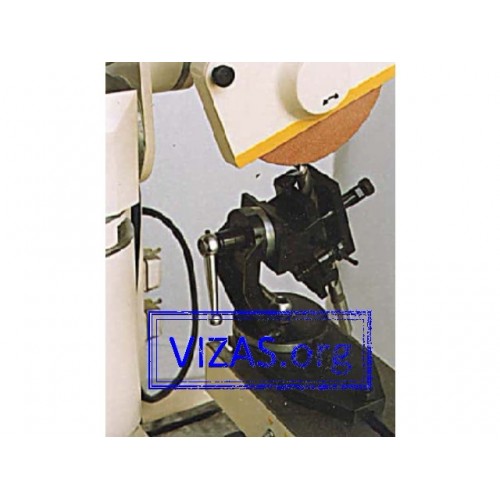

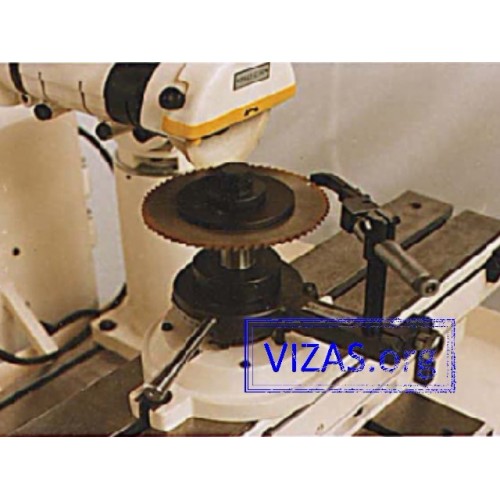

Предназначен для заточки и доводки основных видов дереворежущих инструментов из инструментальной стали, твёрдого сплава, минералокерамики абразивными, алмазными, эльборовыми шлифовальными кругами с помощью соответствующих приСтанок заточный для деревообрабатывающего инструмента ВЗ-384способлений. Возможна также заточка металлорежущего инструмента. Исполнение — настольное. По заявке комплектуется приспособлениями (около 25 наименований).
Технические характеристики
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм 200
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм 400
Наибольшая длина обрабатываемой поверхности, мм 250
Наибольший диаметр шлифовального круга, мм:
типа 1 по ГОСТ 2484-83 200
остальных типов 150
Наибольшее перемещение продольного/поперечного стола, мм 280/100
Наибольшее вертикальное перемещение шлифовальной бабки, мм 100
Наибольший угол поворота продольного стола на основании не ограничен
Наибольший угол поворота шлифовальной головки, град.:
в горизонтальной плоскости не ограничен
в вертикальной плоскости не ограничен
Мощность привода главного движения, кВт 0,55
Габаритные размеры станка (ДхШхВ), мм 1080×750×800
Масса станка (без приспособлений и принадлежностей), кг 300

Скачать описание приспособлений к станку (PDF)
