Круглошлифовальный станок с ЧПУ BUA 25B CNC PROFI
Шлифовальный станок BUA 25B CNC PROFI предназначен для шлифовки как в автоматическом режиме, так и в ручном. В базовом исполнении станок оснащен 20-тью стандартными управляющими программами, которые позволяют осуществлять программирование непосредственно на станке диалоговым методом (задавая параметры обработки). Также возможно расширения возможностей станка за счет дополнительных SW опций и программирование при помощи ISO кодов.

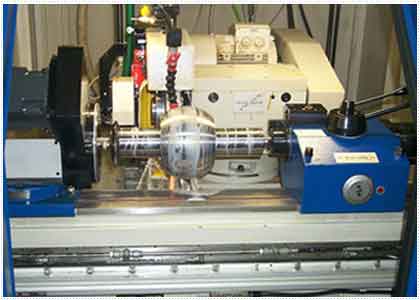

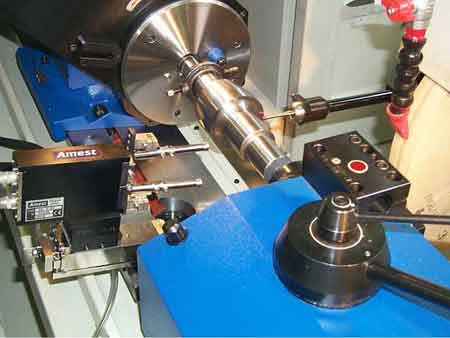

Станок позволяет осуществлять шлифовку наружных цилиндрических и конических поверхностей заготовки продольным или врезным способом. Станок позволяет шлифовать торцовые плоскости и, при использовании специальных приспособлений, внутренние поверхности, также внутренние цилиндрических и конические отверстия и т.д. Заготовки можно зажимать в центрах, консольно в патроне, в цангах или в магнитных зажимах с постоянным магнитом, зажатом в передней бабке.

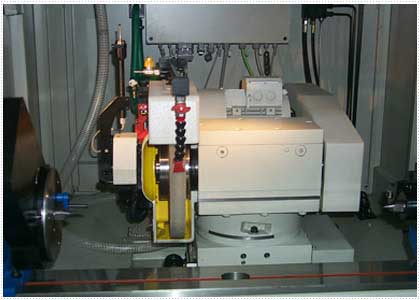

Шлифовальная передняя бабка и верхний стол, для шлифовки конических поверхностей, могут быть выставлены вручную. А также станок позволяет производить шлифовку конусов интерполированием осей х- z, с использованием SW опций. Станки оснащены системой ЧПУ Siemens 810 D или 840D. В стандартной комплектации станок оснащен 10 дюймовым монитором, опционально возможно оснащение 12 или 15 дюймовым монитором. Система Управления создана на базе персонального компьютера, в базовом исполнении оснащена процессором Intel Celeron 1.2 GHz, 512 MB RAM а 40GB HD. Система оснащена разъемом USB и разъемом RJ45 для подключения в локальную сеть. |
Базовое исполнение станка:
Исполнение станка - по стандарту CE,
- система ЧПУ SIEMENS Sinumerik 810 D,
- управляемые оси: X - подача шлифовального круга, Z - подача стола,
- pучной маховичок
управления для осей X и Z (с переключением),
- линейная интерполяция осей Х и Z,
- программирование в ISO кодах,
- удаленная диагностика
- ограждение зоны резания
«полукабинетного» типа, оснащенное вручную открываемыми дверями.
Технические параметры |
|
---|---|
Диаметр заготовки макс. | 250 мм, 315 мм * |
Длина заготовки макс. | 500 мм, 750 мм, 1250 мм |
Масса заготовки макс., зажатая: | |
в центрах макс. | 250 кг |
консольно на передней бабке, включая патрон | 50 кг |
Диапазон поворота шлифовальной бабки | +45 ÷ -15 град. |
Скорость вращения детали | 20-800 1/мин |
Вес станка | 4 300-5 300 кг. |
* специальное исполнение
